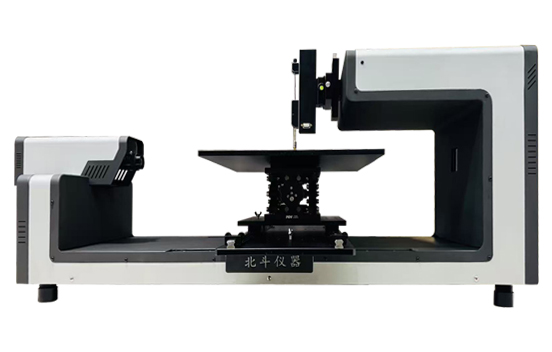

產品名稱：CA300大平臺自動型光學接觸角測量?jī)x
-
貨期：現貨
-
品牌：北斗儀器
-
型號：CA300
-
產地：廣東東莞
點擊咨詢
接觸角（Contact angle）是指在氣、液、固三相交點處所作的氣-液界面的切線，此切線在液體一方的與固-液交界線之間的夾角θ，是潤濕程度的量度。是現今表面性能檢測的主要方法。采用光學成像的原理，測量樣品表面的接觸角、潤濕性能、表界面張力、前進后退角、表面能等。主要由光源、注射單元、樣品臺、采集系統、分析軟件等組成。
本機用于測試和分析液體在固體表面的接觸角、液體的表面張力、固體的表面能等。實現對固體表面的親/疏水性分析、潤濕性分析、潔凈度檢測、處理效果評估，以及液體被競爭、吸附、吸收和鋪展等過程分析。廣泛應用于化工、醫藥、食品、電子、印染、噴涂、軍工和科教等眾多領域的測試與研究。
ASTM D 1173/評價表面活性劑發泡性能的標準測試方法（羅氏泡沫分析法）
ASTM 5725 / 用自動接觸角測試儀測試片狀材料表面潤濕性和吸收性的標準方法
ASTM 724 / 紙表面潤濕性的標準方法（接觸角法）
ASTM C 813 / 用接觸角測量法測試玻璃疏水污物的標準方法
ASTM D 971 / 用環法測試油對水的界面張力的標準方法
ASTM D 1331 / 表面活性劑溶液表面張力和界面張力的標準測試方法
ASTM D 1417 / 測試合成橡膠膠乳的標準方法
ASTM D 1590 / 水表面張力的標準測試方法
DIN 53914 / 表面活性劑測試 – 測定表面張力
DIN 55660 / 色漆和清漆 - 潤濕性評價
DIN EN 14210 / 表面活性劑 – 用鐙法或環法測定表面活性劑溶液的表面張力
DIN EN 14370 / 表面活性劑 - 表面張力的測定
DIN 14272 / 泡沫化合物德標 - 適用于消防用低膨脹水性成膜泡沫化合物
ISO 1409 / 塑料/橡膠-聚合物分散體和橡膠膠乳（天然和合成）-表面張力的環法測定
ISO 4311/陰離子和非離子表面活性劑-臨界膠束濃度的測定
ISO 6295 / 油水界面張力的測定
ISO 6889 / 表面活性劑 – 用拉膜法測定界面張力
ISO 304 / 表面活性劑 - 用拉膜法測定表面張力
Amtsblatt EU L251/37 / 表面張力
OECD 115 / 化學品測試準則- 水溶液的表面張力
型號 | CA300大平臺自動型光學接觸角測量?jī)x | |
三 維 平 臺 | 左右X移動 | 手動：行程200mm,精度0.1mm |
前后Y移動 | 手動：行程200mm,精度0.1mm | |
上下Z移動 | 手動：行程40mm,精度0.1mm | |
水平調整 | 整機水平調整，攝像頭水平調整（配送專業級XY水平儀） | |
樣品臺尺寸 | 300*300mm（可定制如400*400mm、500*500mm、600*600mm、800*800mm、1000*1000mm） | |
可放置最大樣品 | 300（W）*∞(L)*50(H)mm | |
樣品臺材質 | 鋁合金 | |
進 液 系 統 | 微量進樣器XY移動 | 行程：100mm，精度0.1mm（針頭對中及液滴轉移） |
進液控制移動 | 行程：70mm,精度：0.001mm | |
滴液控制模式 | 自動，精度：0.01ul | |
加液方式 | 自動（配送5ml玻璃燒杯自動一鍵加液，加滿自動停止） | |
微量進樣器 | 容量：500ul(實時顯示剩余容量) | |
針頭 | 親水針頭0.5mm不銹鋼針頭（可替換）20個、超疏水針頭0.25mm（可替換）20個 | |
成 像 系 統 | 鏡頭 | Subpixel級別0.7-4.5遠心輪廓深度定制鏡頭 |
相機 | 日本SONY原裝進口高速工業級芯片(Onsemi行曝光) | |
傳感器類型 | 1/1.8 英寸逐行掃描CMOS | |
分辨率 | 1280× 1024 | |
鏡頭控制 | 仰視角度：±10度，精度：1度 | |
調焦移動 | 行程：0-10mm，精度1mm。 | |
幀率 | 80幀/s（可選配全局曝光高速400幀/s的相機） | |
光 源 系 統 | 組合方式 | 采用石英擴散膜與均光板使得亮度更均勻，液滴輪廓更清晰 |
光源 | 采用進口工業級藍色冷光源（有效避免因光源散發熱量蒸發液滴），使用壽命可達5萬小時以上 | |
亮度調節 | PWM數字調節 | |
光源波長 | 460-465nm | |
功率 | 10W | |
接 觸 角 測 量 | 接觸角測量方法 | 懸滴法、座滴法、前進角、后退角、滾動角、薄膜法等 |
測量軟件 | CA V1.2.1靜/動態接觸角測量軟件+表面能測量軟件 | |
軟件操作系統要求 | Windows 7/windows 10(64位) | |
接觸角測量方式 | 自動與手動 | |
接觸角計算方法（static contact angle） | 自動擬合法（ms級別一鍵全自動擬合，不存在人工誤差）、三點擬合、五點擬合、自動測量（包括圓擬合法/斜圓擬合法（Circle method/ Oblique Circle）、橢圓擬合法/斜橢圓擬合法(Ellipse method /Oblique Ellipse)）、凹凸面測量等 | |
動態接觸角測量 （Dynamic contact angle） | 前進角（Advancing angle），后退角（receding angle），滯后角（hysteresis angle），滾動角（選配）(可批量擬合多張圖片或視頻連續擬合計算Video analysis) | |
基線擬合 | 自動與手動 | |
角度范圍 | 0°＜θ＜180° | |
精度 | 0.1° | |
分辨率 | 0.001° | |
表 面 能 | 表面能測量方法 | Fowks法，OWRK法，Zisman法，EOS法，Acid-Base Theory法,Wu harmonic mean法,Extended Fowkes法（軟件中預裝部分液體數據庫，可自行建立液體性能參數） |
表面能單位 | mN/m | |
其 他 | 機架型材 | 歐標40*多條 |
輸入電源 | 220V 50-60Hz | |
儀器尺寸 | 約1050mm（W）*380mm(L)* 600mm(H) | |
儀器重量 | 約60KG | |
表界面張力 | 測量方法 | 自動擬合+手動擬合 |
精度 | 0.01mN/m | |
測量范圍 | 0.1mN/m-2000mN/m | |
潤濕性分析 | 粘附功 | 一鍵自動分析 |
鋪展系數 | 一鍵自動分析 | |
粘附張力 | 一鍵自動分析 | |
精度 | 0.001 mN/m | |
單位 | mN/m | |
配 件 | 選配件 | 紙片夾具、溫控平臺（高溫、低溫、高低溫、濕度）、旋轉臺（滾動角）、蠕動泵等。 |
眾所皆知，軟件是一臺儀器的靈魂所在，組成系統的硬件雖為測量提供了基礎，但只有在軟件的支持下，才能完美地實現硬件的功能，充分發揮其潛力，使系統的總體功能和性能如虎添翼。
本公司研發定制的CA V1.2.1靜/動態接觸角測量軟件+表面能測量軟件專用測控軟件自2010年開始就面向客戶提供使用，經過11年來各行業客戶的使用反饋、使用要求、國家標準和國外標準的融合，已經達到一個很成熟穩定的狀態。
擁有自主知識產權的軟件控制系統（行業內極少），在對以后軟件升級，新標準更換的時候起到一個很大的優勢，保證測試手段和測試標準走在行業領先位置。

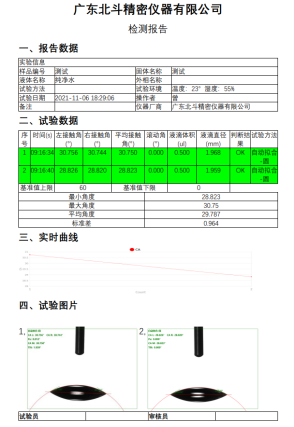

| 測試報告
精細機械：系統的框架選用高質量的進口高強度氧化保護鋁型材并烤漆處理，所有的其它主要組件也都是由鋁合金，不銹鋼和銅合金通過精密制作而成。
精密定位：系統所有的線性移動單元，包括三維樣品臺（xy-軸），(Z-軸)注射器/針頭的移動調節，均是由直線銅齒條和精密燕尾槽驅動，確保傳動平穩、輕松和精細。
自動控制：作為標準配置CA-200配備了專業級軟件控制的精密自動液體分配系統AD（Automatic Dispensing）。采用精密線性直線導軌滴液，控制精度可達0.1ul,確保測量的準確性和重復性，普賽特人改變傳統導液管進液的方式，采用推桿直頂式結構，更方便進樣器的清洗及更換，同時避免了傳統導液管進樣排空氣難且需專業人士操作的難題。它既可裝載高精度氣密玻璃微量注射器（如用于需精密/精細體積控制的測量）又可配置一次性塑料注射器（如用于難清洗的液體樣品測量）；當液體用完后，可直接通過配送的5ml燒杯進行自動加液。
配置齊全的進樣器與針頭選擇：提供數十種不同規格的進樣器供使用者選擇，如不同規格（25ul/50ul/100ul/250ul/500ul/1000ul….）,不同材質（氣密玻璃進樣器/塑料進樣器），不同品牌（Hamilton/boli….）以滿足不同客戶需求。提供各種規格（10-34#）以及不同材質（不銹鋼/聚四氟乙烯/pp撓性針頭）以及特殊針頭（彎曲針頭），可用于常規接觸角測量，也可用于超疏水、超親水、高粘度等特殊液體的進樣、液滴轉移等。
成像系統：作為標準配置CA-200采用了行曝光（Rolling Shutter）高分辨率CMOS圖像傳感器配合pomeas0.7-4.5遠心輪廓鏡頭。保證最佳的成像效果。同時亮度連續數字可調的高強度背光冷光源為成像提供了均勻的背景照明。
領先的軟件平臺 ：軟件是整個測量系統的靈魂和大腦 。 CAPST V1.2.1軟件 為用戶提供了范圍廣泛的功能和特性 ，而且其中的許多項目在這一 領域均是出類拔萃 。作為一光學方法，測量的精度取決于成像的質量和后著的處理、分析和計算方法 。 其中采用的亞像素（ sub-pixel）液滴坐標檢測 ，自動液 /固 /流 -三相接觸線識別 ， 液滴全輪廓分析 ，和基于連續信息反饋的液滴監視功能等構成了軟件的核心組件，而且這一切又都能實時完成。
1. usb數字CCD攝像頭 1個
2. 連續變倍光學系統 1個
3. 自動加樣系統 1套
4. 手動CCD升降系統 1個
5. 影像分析測量系統應用軟件 1套
6. 說明書紙質一份及說明書電子版 1份
7. 保修卡及合格證1份
8. 出廠檢驗報告1份
9. 25G進樣針20個
10.500ul進樣器2個（備用一個，裝機一個）
11 電源線及數據線1條
12 水平儀1個
物料名稱 | 品牌 | 物料名稱 | 品牌 |
CPU | 英特爾雙核3.2G | 鼠標鍵盤 | 匯佰碩 BT190 |
主板 | 技嘉工控主板 | 機箱 | 金和田 |
內存 | 金士頓4G DDR3 1600 | 電源 | 長城 |
硬盤 | 金士頓 240G | 顯示器 | HUYINIUDA 19寸 |
